IKスクリーンスキマー ST型

特徴

• 除去可能分野が広い。
• 電力、ランニングコストが安い。
• 設備がシンプルで、ポンプアップすれば直ちに使用できます。
• 二次処理の負荷低減。
• ステンレス製で耐久性が良い。

用途（業種）/ 使用例

＜ 用途（業種）＞

食品加工排水

水産加工

缶詰製造

食肉加工

豆腐製造

製菓加工

製麺加工

食品製造

その他

厨房排水

給食センター

食堂

旅館・ホテル

レストラン

産業排水

クリーニング

繊維加工

洗瓶排水

洗車排水

屠殺場排水

皮革排水

その他

洗煙排水

下水処理場

し尿処理場

＜ 使用例 ＞

フローシート

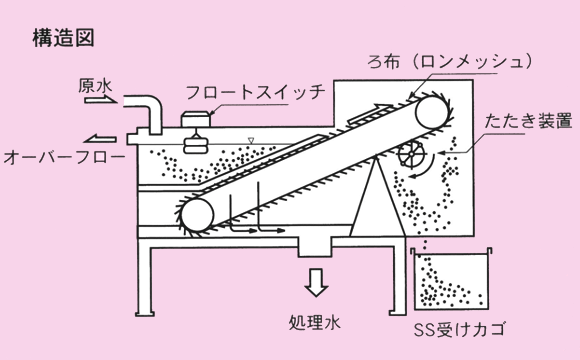

1. 原水をポンプアップし槽内に投入します。
2. 原水中の浮遊固形物がろ布にプレコートされ、これにより更に捕獲が進み水位が上昇します。
3. フロートスイッチが作動するとろ布が走行し新たなろ過面となります。
4. ろ布により捕獲された浮遊固形物はたたき装置により取り除かれろ布は再生されます。
5. 上記 2. ～ 4. の動作が繰り返し行われます。

標準仕様

ST型標準仕様
摘要／型式		ST-3	ST-5	ST-10	ST-20
寸法	巾A（mm）	521	735	1,153	2,256
	長さB（mm）	1,472	1,703	1,703	1,740
	高さC（mm）	1,175	1,290	1,395	1,500
	排水口D	80Aソケット	100Aフランジ	125Aフランジ	125Aフランジ×2
	オーバーフローE	50Aソケット	80Aソケット	80Aソケット	100Aソケット
	ろ布巾（mm）	240	420	840	1,870
動力	電圧	200V	200V	200V	200V
	電力	100W	200W	200W	400W
重量 (kg)		110	170	230	570
処理能力（m3/hr）		3～6	6～12	12～25	25～50
		標準ろ材使用の場合（ロンメッシュ）			標準ろ材 (スクリーンメッシュ)

外形寸法図
